El software para la madera

Cálculo de forjados compuestos de madera.

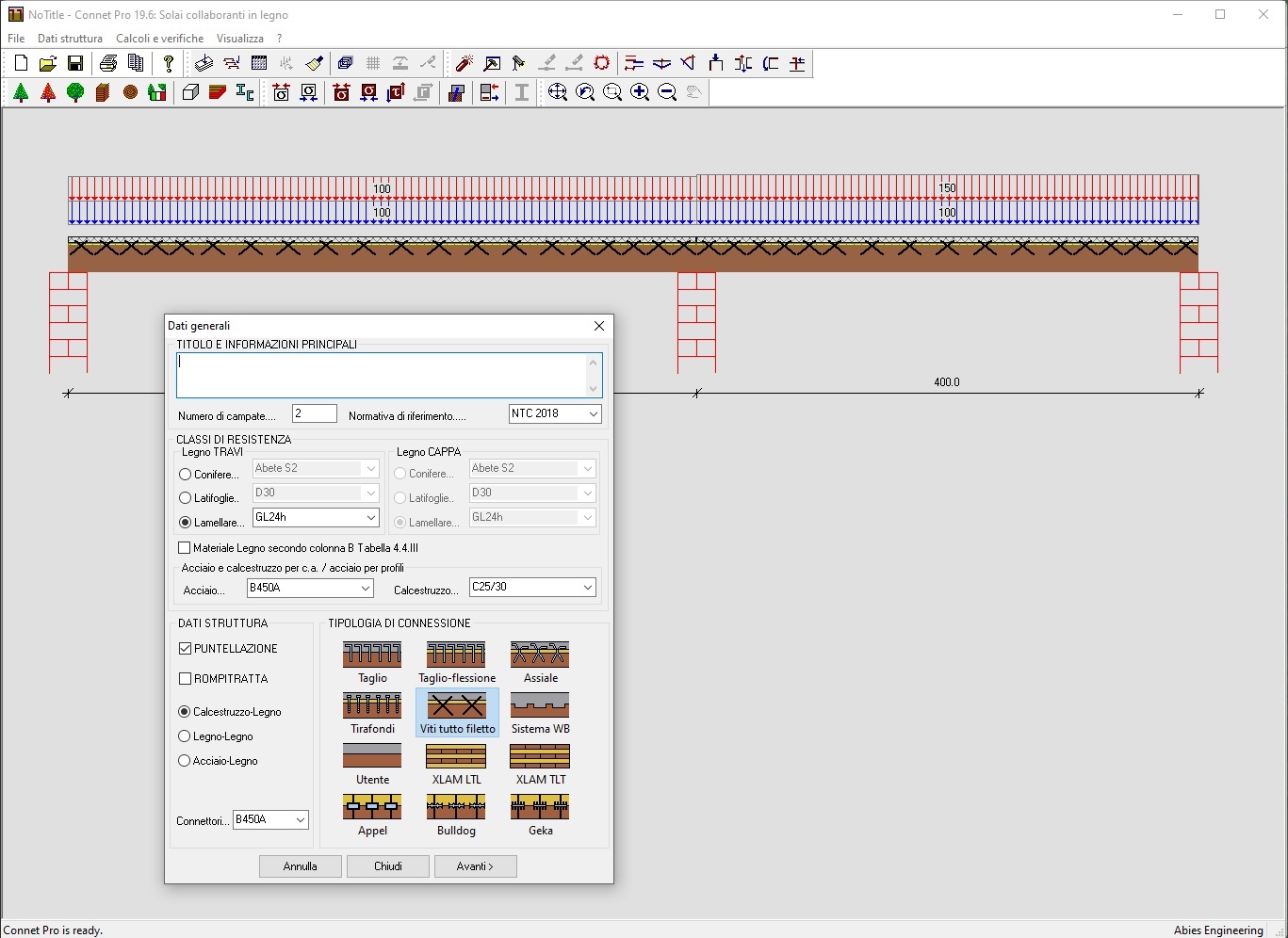

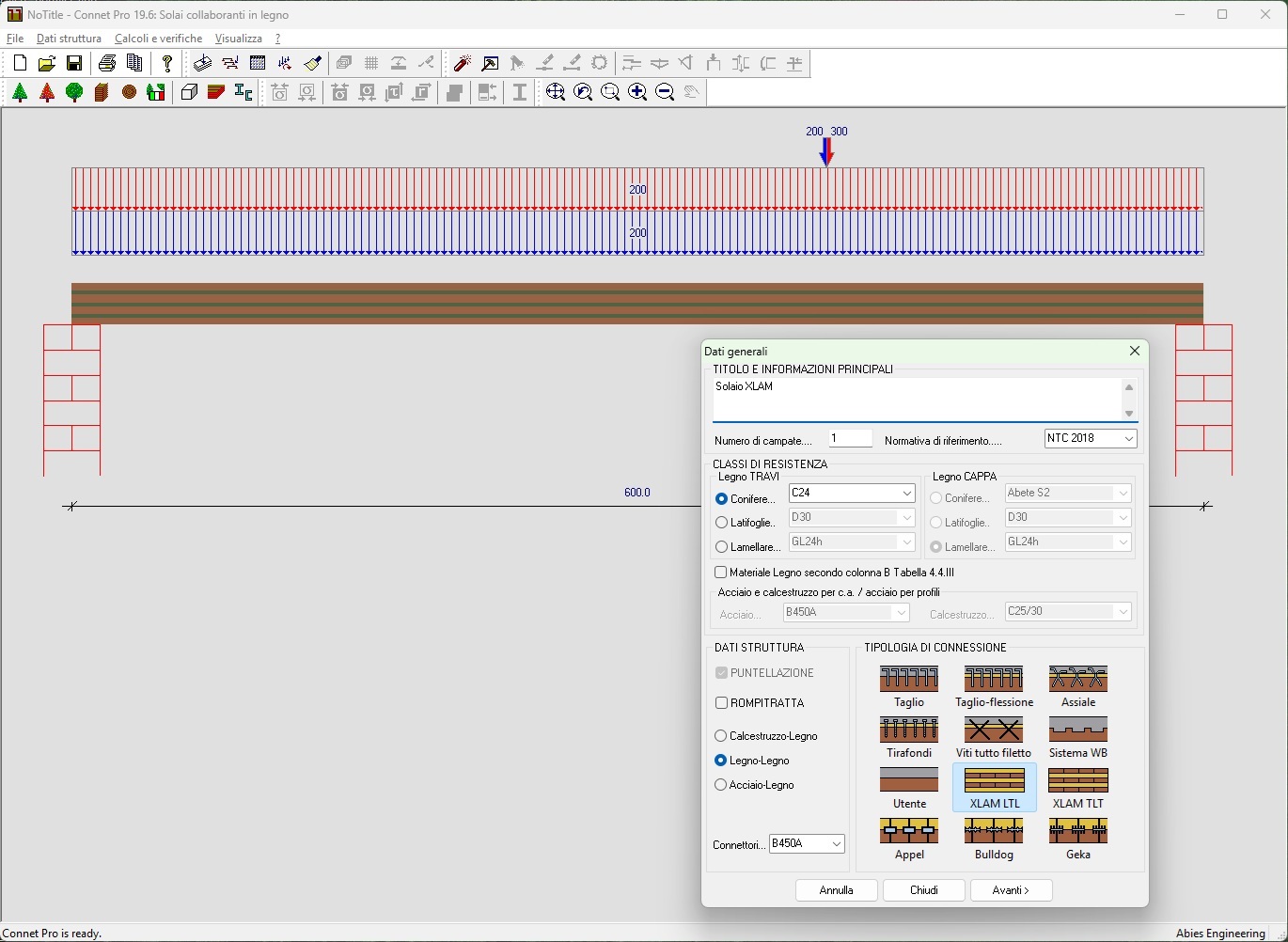

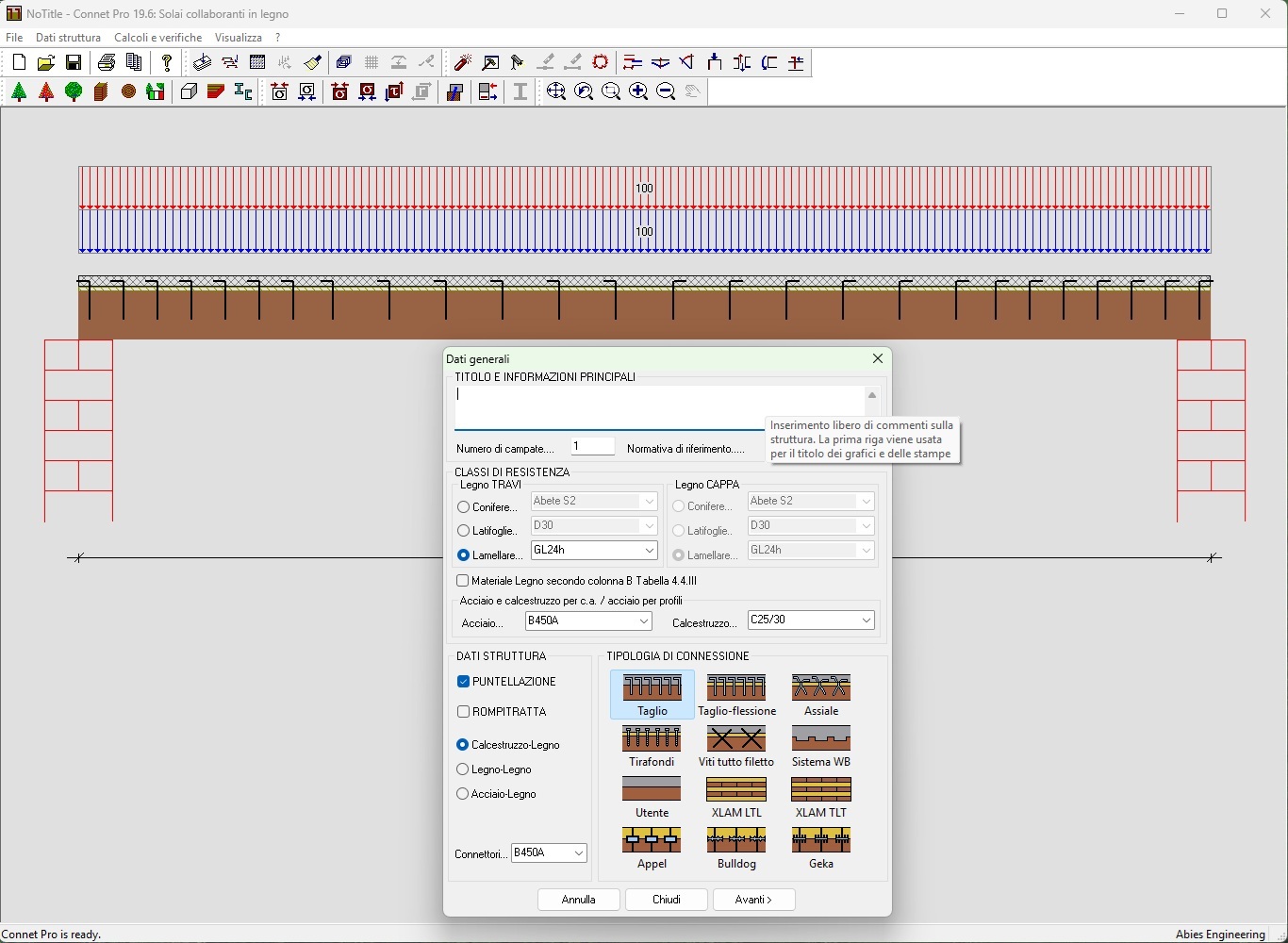

ConnetPro es un programa de cálculo automático por elementos finitos que permite analizar los forjados colaborados de madera. El algoritmo de cálculo se basa en una amplia investigación teórico-experimental llevada a cabo en el ámbito universitario e implementa el elemento finito «bi-viga».

Este método numérico ha sido ampliamente probado, ya que ha sido utilizado con eficacia por numerosos estudios profesionales, con excelentes resultados. El programa permite resolver forjados mixtos, tanto con cubierta de madera como con cubierta de hormigón armado, y proporciona deformaciones, esfuerzos y tensiones en la viga, en la cubierta y en los conectores, a lo largo de todo el eje longitudinal, ya que el uso del método de elementos finitos permite realizar el análisis mediante el esquema de viga continua.

Además, es posible evaluar la presencia de apuntalamientos provisionales e introducir cargas totalmente genéricas..

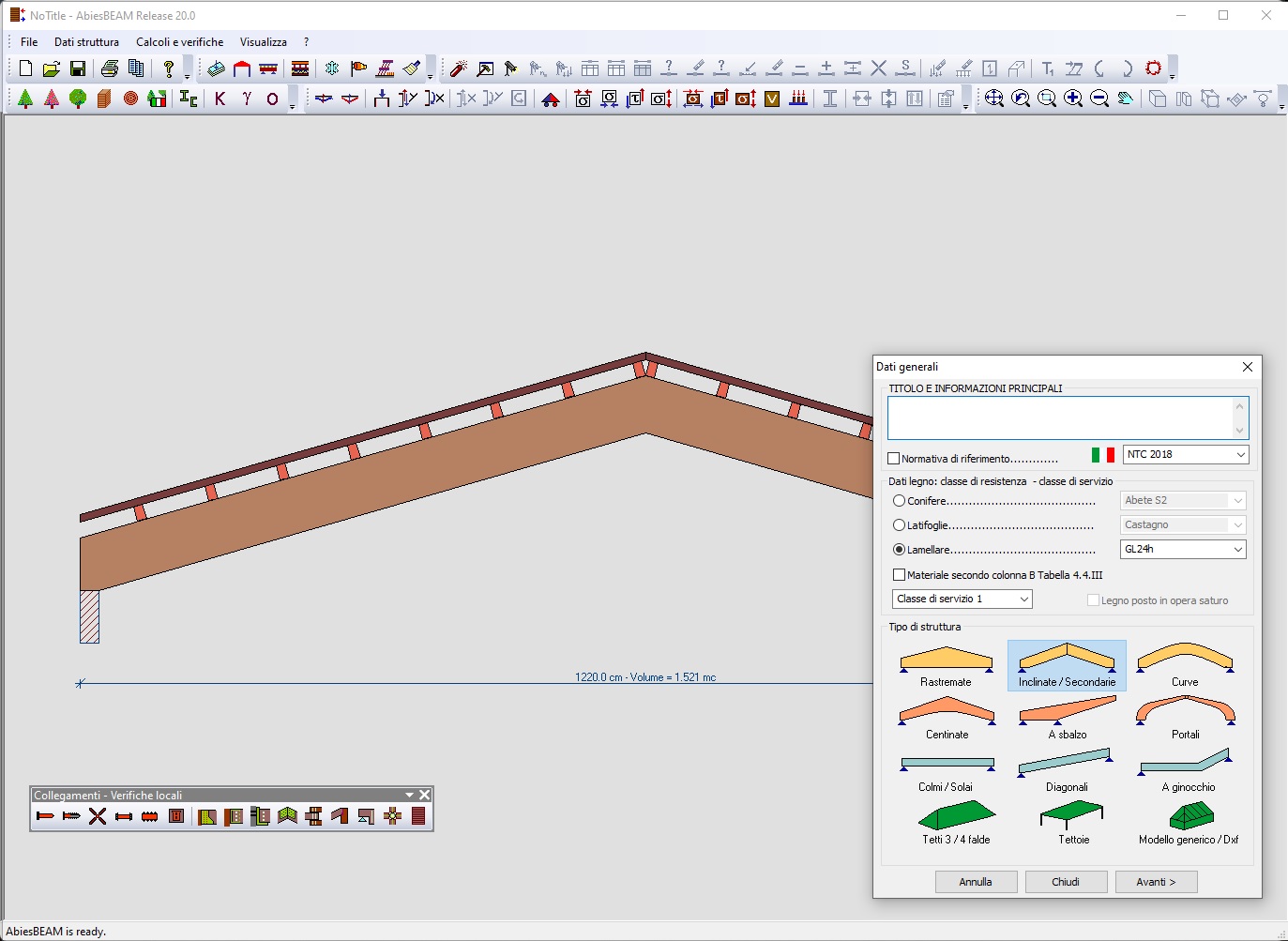

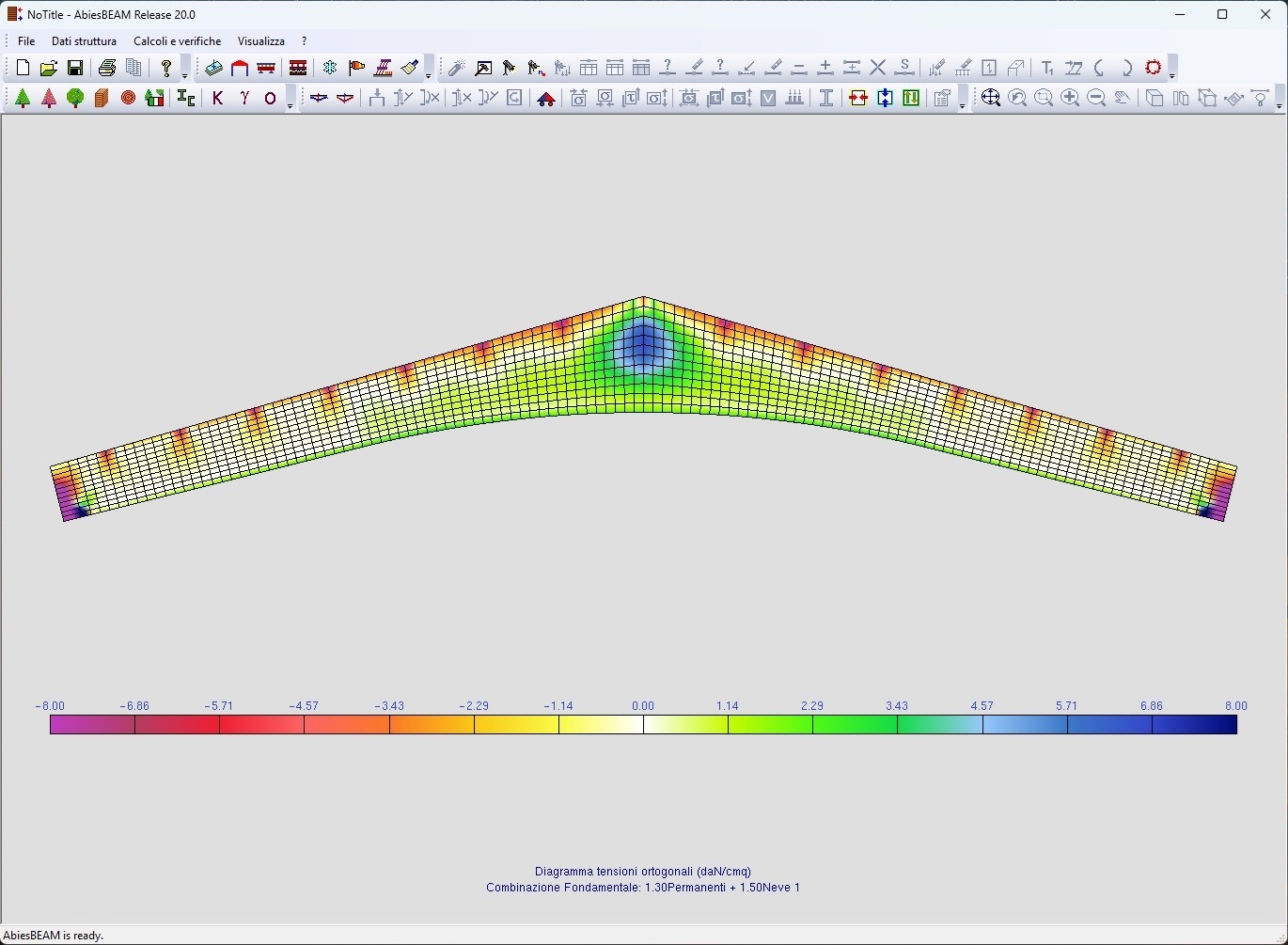

AbiesBEAM es un programa de cálculo automático por elementos finitos que permite analizar vigas de madera laminada y maciza (rectas, cónicas, inclinadas, curvas, arqueadas, en voladizo), pórticos curvos para estructuras de gran luz y diagonales, puntales, elementos de cumbrera y travesaños para cubiertas normales, así como vigas de acero (HEA, IPE, etc.).

En el entorno 2D, el modelado matemático y la evaluación de las cargas se realizan de forma automática, sin requerir la intervención del usuario, salvo en la definición de los datos geométricos, a partir de los cuales el programa ejecuta luego el análisis estático de la estructura, calculando deformaciones, esfuerzos y tensiones en todos los elementos.

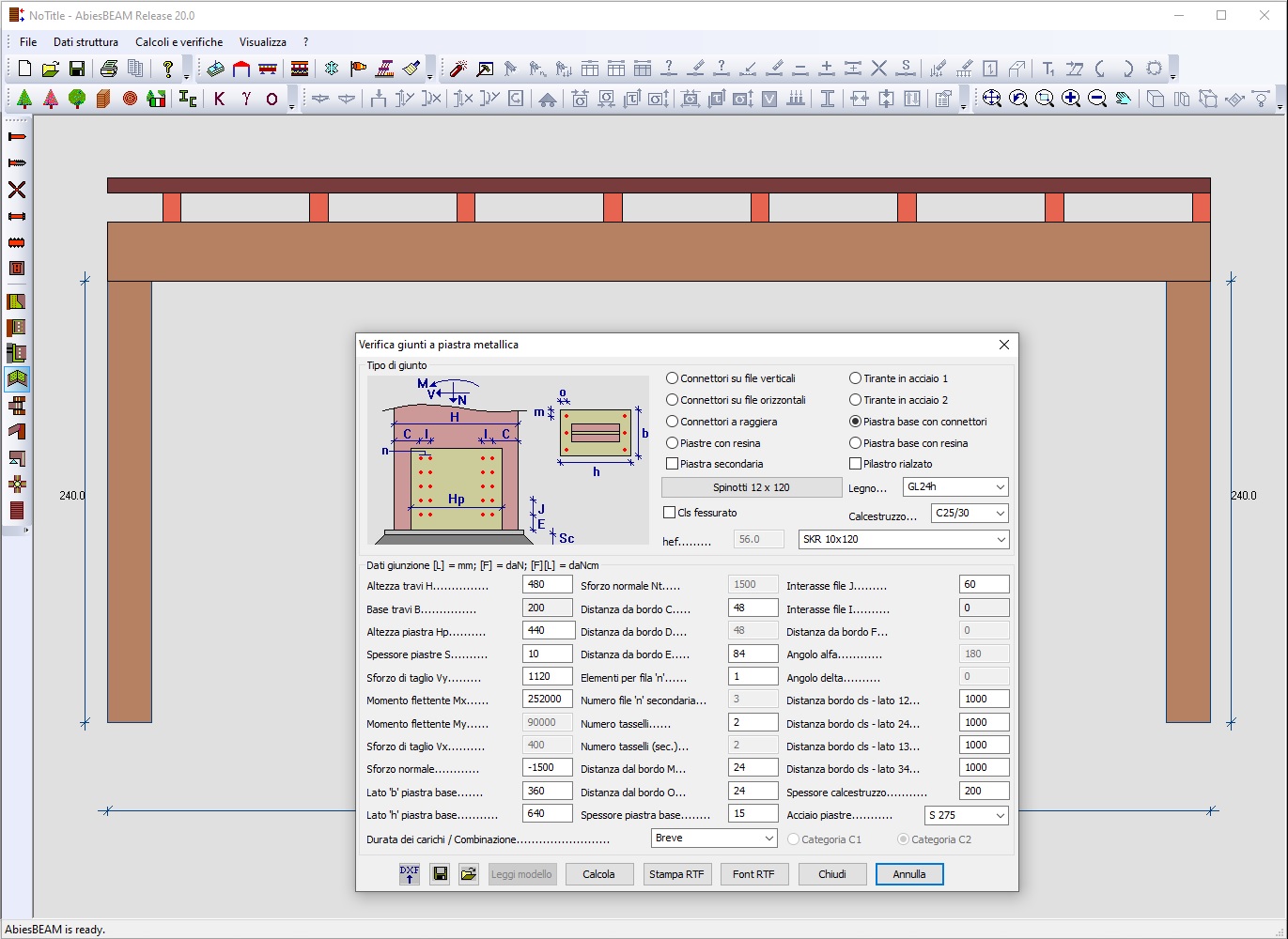

Una vez más, el operador puede realizar las modificaciones deseadas añadiendo o eliminando barras, o variando las cargas o las características de las barras y los nudos. De especial interés y utilidad resulta la parte que permite el análisis de las uniones y los refuerzos locales realizados mediante el uso de elementos metálicos (zapatas, abrazaderas, placas, pasadores, tornillos o clavos).

Cálculo y verificación de vigas y estructuras reticulares de madera.

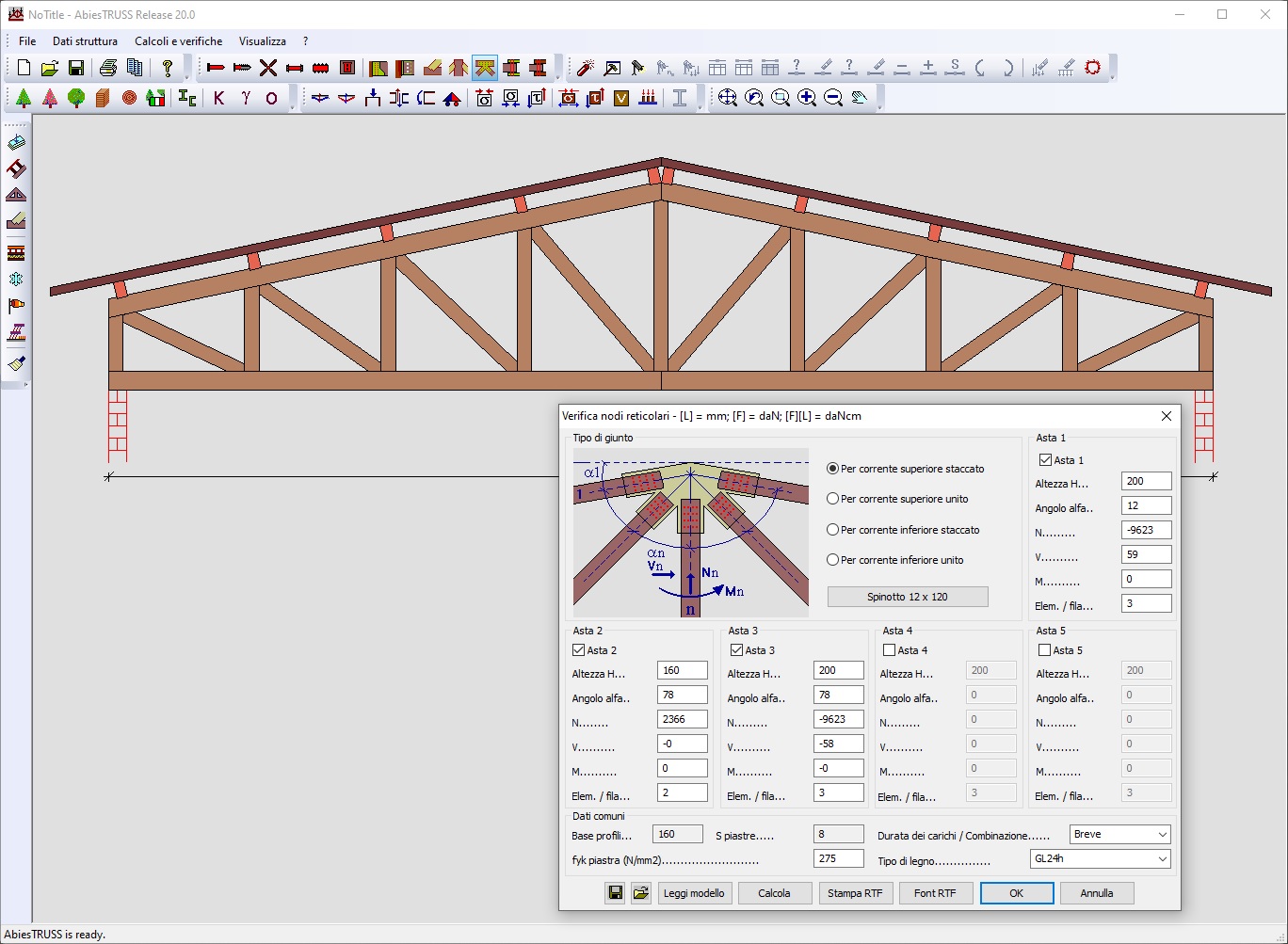

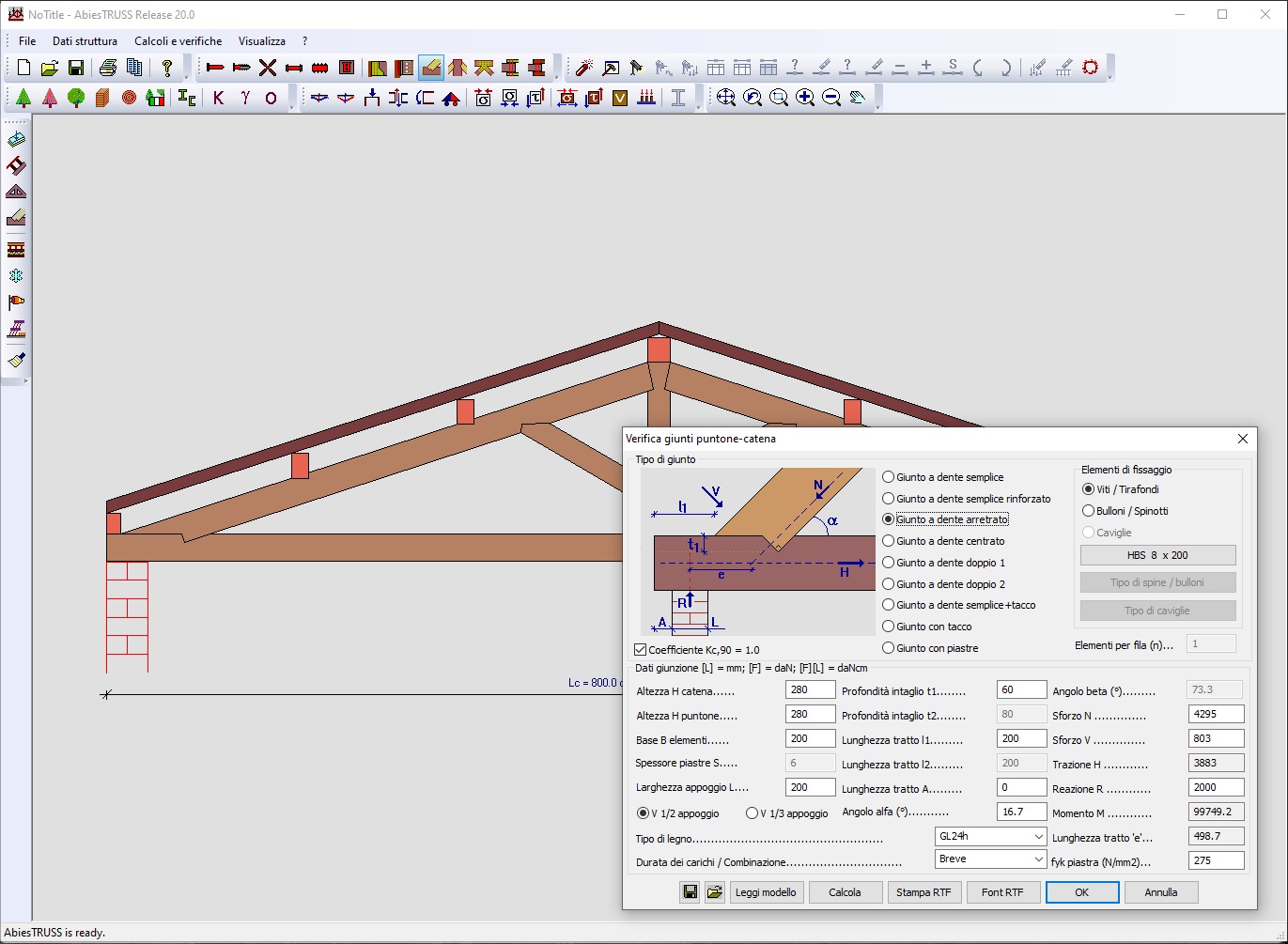

AbiesTRUSS es un programa de cálculo automático por elementos finitos que permite analizar las estructuras de vigas de madera normales (solo vigas principales, vigas principales y vigas secundarias, contravigas) y las estructuras reticulares.

Con solo introducir la geometría de la estructura que se desea verificar, el programa crea automáticamente el modelo matemático, evaluando todas las cargas aplicadas, y realizando a continuación el análisis estático, calculando deformaciones, esfuerzos y tensiones en todos los elementos.

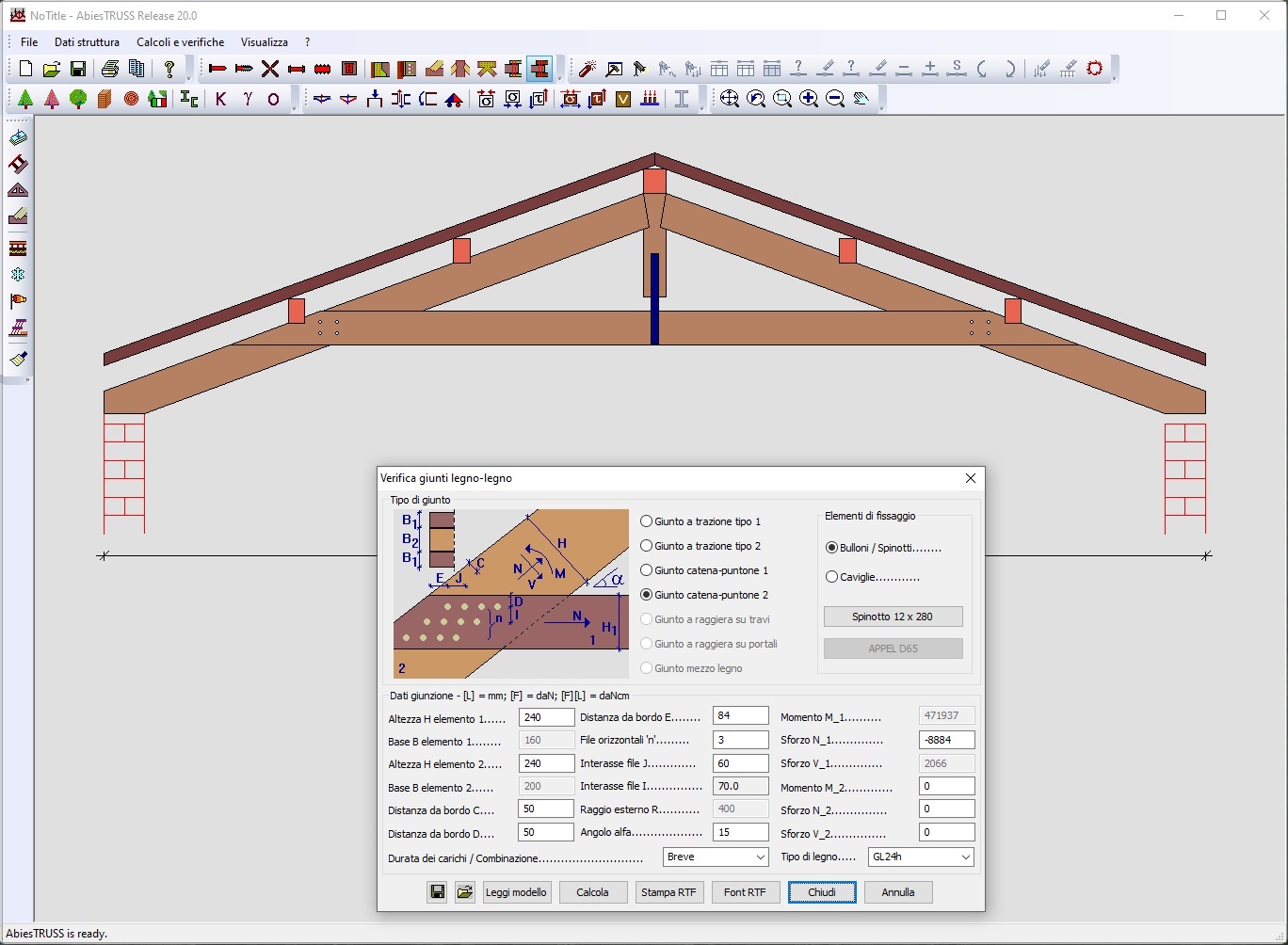

El modelado automático, sin embargo, no impide la intervención del usuario, que puede verificar los requisitos específicos del proyecto, modificando el modelo mediante la adición o eliminación de barras (solo en estructuras reticulares), o variando las cargas y las características de las barras y los nudos. Resulta crucial la parte que permite el análisis local de las uniones, tanto las de madera con madera como las realizadas con elementos metálicos (placas y pasadores o clavos).

Edificios con paredes portantes de maderas

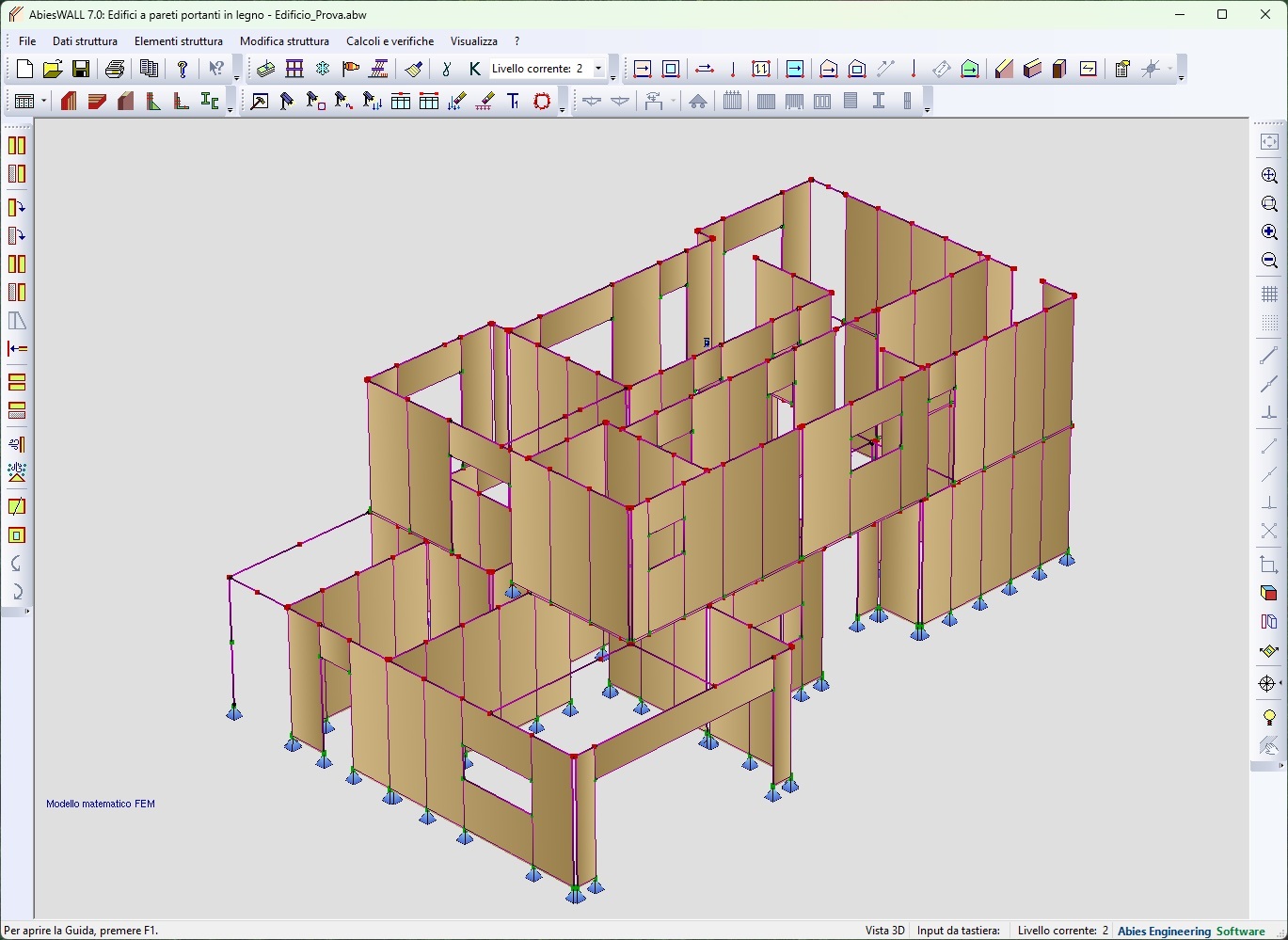

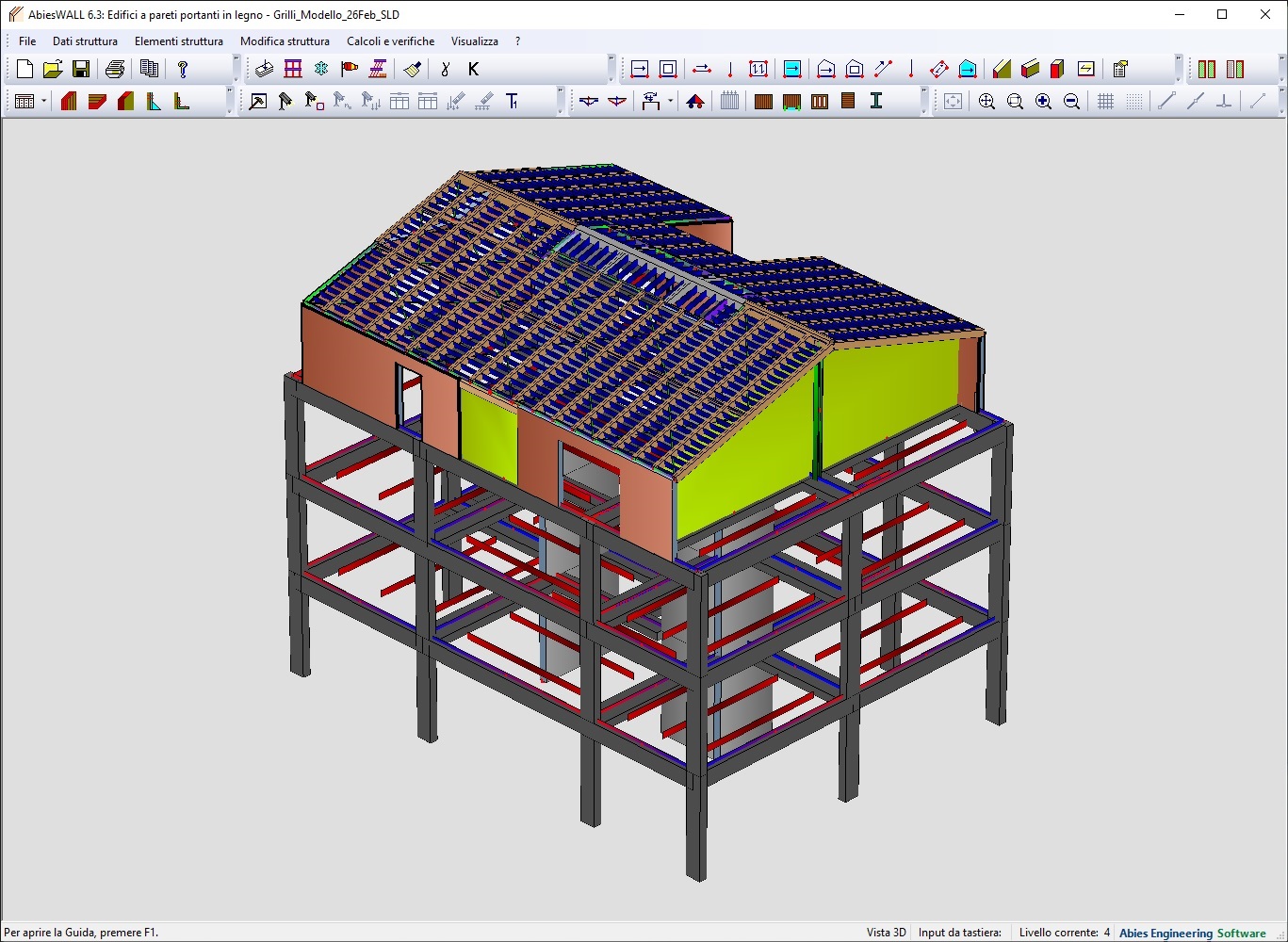

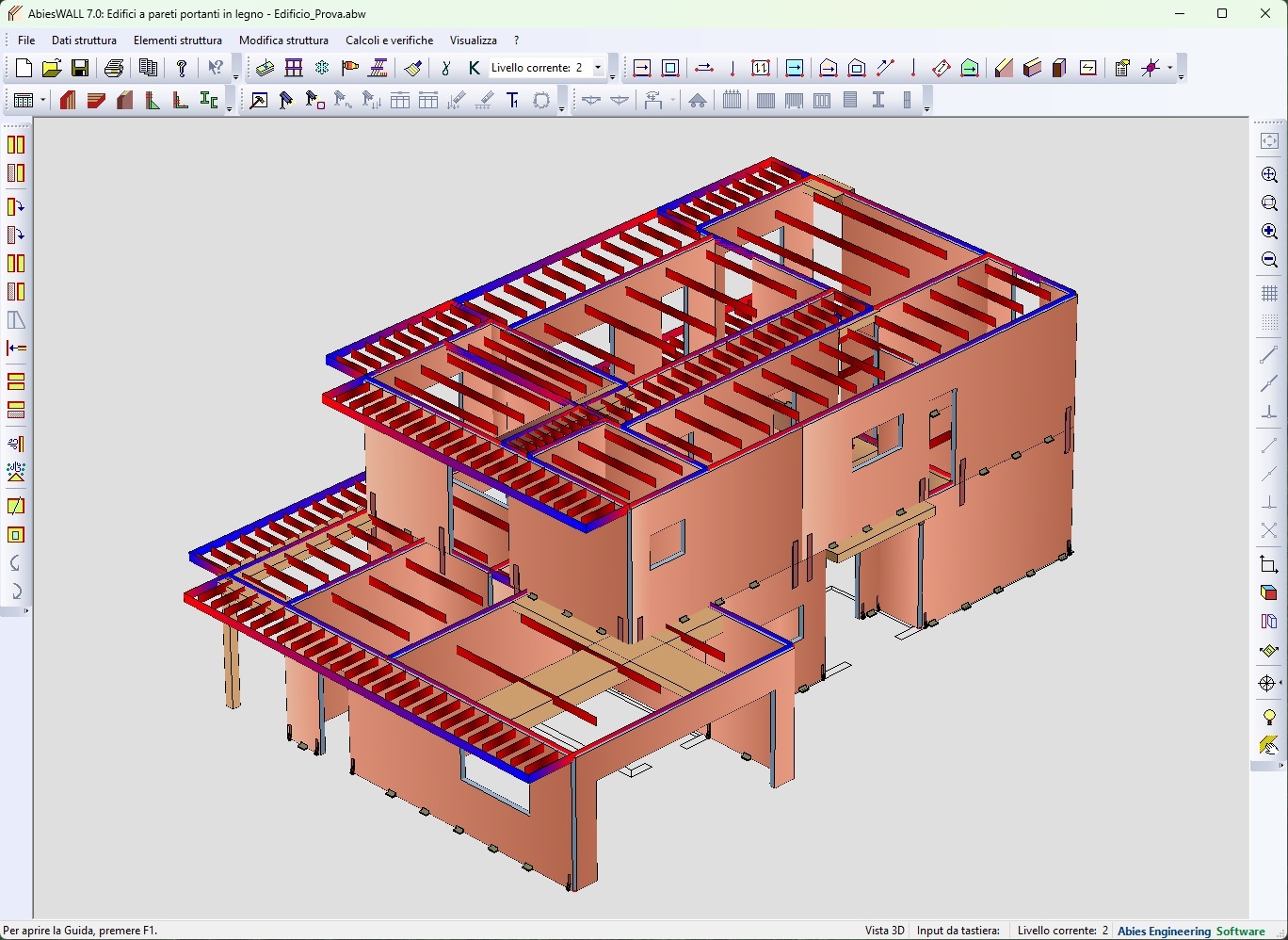

AbiesWALL es un programa de cálculo automático por elementos finitos que permite analizar edificios con paredes portantes de madera XLAM y/o Platform Frame. El modelado de la estructura se realiza por niveles, con la posibilidad de introducir, además de las paredes, forjados, vigas y pilares (de madera, acero y hormigón).

Unos elementos especiales permiten completar el edificio mediante la introducción de cubiertas. Los muros pueden seleccionarse a partir de bases de datos previamente compiladas en las que se definen sus características estructurales. También se dispone de bases de datos específicas para las fijaciones de tracción y corte (hold-down y angulares). Un entorno CAD en 2D y 3D permite introducir y modificar fácilmente todos los componentes del edificio.

AbiesWALL es un programa absolutamente versátil que permite también el análisis de estructuras simples de armazón con columnas portantes de madera o acero (por ejemplo, casas de armazón, entrepisos, marquesinas, etc.). El modelo geométrico se traduce automáticamente en un modelo de elementos finitos que, al igual que en otros programas, se puede modificar manualmente para introducir variaciones. Todas las cargas, incluidas las climáticas, son gestionadas por el programa. La resolución del modelo se realiza mediante análisis lineal, que puede ser estático o dinámico.
